Скважинный насос Водолей 160/105 БЦПЭ 1,2-80У ЕВРО-3

820 Вт, U=220 В, Qmax=4,32 м3/ч, Hmax=105 м

Бытовой центробежный погружной насос Водолей БЦПЭ-1,2-80У для скважин 110 мм. U=220B, d=100 мм

Гарантия: 1,5 года

Специалисты компании Экохаус представляют Вашему вниманию супермощный центробежный погружной многоступенчатый насос БЦПЭ-1,2-80У, который используется для подачи воды в быту из скважин, колодцев, открытых вооемов, для полива садов и огородов. Внутренний диаметр скважины 110 мм и больше.
Отличительной особенностью насоса БЦПЭ-1,2-80У от других насосов является вывод электрического кабеля сверху, а не на боковой части, что в свою очередь позволяет применять БЦПЭ-1,2-80У для более узких скважин!
Если насос не погружен полностью в воду, то его категорически запрещается включать. Перекачиваемая вода должна быть очищена от каких-либо примесей, абразивных веществ и песка. Срок службы погружного насоса БЦПЭ-1,2-80У - не менее 10 лет.

Описание БЦПЭ-1,2-80У Водолей:

- электродвигатель - однофазный переменного тока;

- насосная часть - многоступенчатая;

- выносная конденсаторная коробка, закрепленная на шнуре питания с вилкой;

- насосная часть включает в себя корпус, в котором находятся приводной вал, колеса рабочие, лопаточные отводы, направляющие кольца;

- крышка с внутренней трубной резьбой G1 1/4 ";

- встроенное тепловое реле немецкой фирмы Thermik.

Технические характеристики БЦПЭ-1,2-80У:

• Напряжение - 220 В
• Мощность потребления - 2820 Вт
• Максимальный напор - 105м
• Производительность - 4,32 м3/ч
• Масса - 21,5 кг

Габаритные и присоединительные размеры насоса БЦПЭ-1,2-80У

Схема электрическая принципиальная насоса БЦПЭ-1,2-80У

Условное обозначение элементов схемы: ЭН - электронасос; С - конденсаторы; ТР - тепловое реле; Хр - вилка; Хs - розетка; КК - конденсаторная коробка . Условное обозначение цвета изоляции жил кабеля:г - голубой, ч - черный, кч - коричневый, жз - желто-зеленый (заземляющая жила).

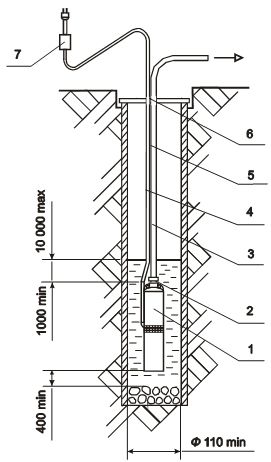

Схема установки насоса БЦПЭ-1,2-80У в скважину

1 - электронасос; 2 - хомут шланга; 3 - шланг; 4 - шнур сетевого питания; 5 - трос; 6 - место крепления подвески; 7 - коробка конденсаторная.

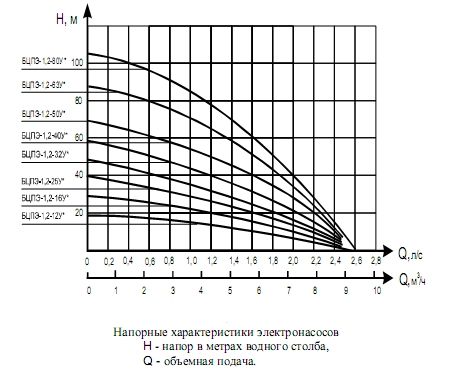

Напорные характеристики погружного насоса БЦПЭ-1,2-80У:
