Скважинный насос Водолей 60/75 БЦПЭУ 0,5-50У ЕВРО-1

970 Вт, U=220 В, Qmax=3,6 м3/ч, Hmax=75 м

Бытовой центробежный погружной насос Водолей БЦПЭУ 0,5-50У для скважин 100 мм. U=220B, d=95 мм

Гарантия: 1,5 года

Насос погружной Водолей БЦПЭУ 0,5-50У используется для подачи воды в быту из скважин, колодцев, для полива садов и огородов. Внутренний диаметр скважины 100 мм и больше.
Отличительной особенностью насоса БЦПЭУ0,5-50У от других насосов является вывод электрического кабеля сверху, а не на боковой части, что в свою очередь позволяет применять БЦПЭУ0,5-50У для более узких скважин!
Если насос не погружен полностью в воду, то его категорически запрещается включать. Перекачиваемая вода должна быть очищена от каких-либо примесей, абразивных веществ и песка. Срок службы погружного насоса БЦПЭУ0,5-50У - не менее 10 лет.
Описание БЦПЭУ0,5-50У Водолей:

- электродвигатель - однофазный переменного тока;

- насосная часть - многоступенчатая;

- выносная конденсаторная коробка, закрепленная на шнуре питания с вилкой;

- насосная часть включает в себя корпус, в котором находятся приводной вал, колеса рабочие, лопаточные отводы, направляющие кольца;

- крышка с внутренней трубной резьбой G1";

- встроенное тепловое реле немецкой фирмы Thermik.

Технические характеристики БЦПЭУ0,5-50У:

• Напряжение - 220 В
• Мощность потребления - 970 Вт
• Максимальный напор - 75 м
• Производительность - 3,6 м3/ч
• Масса - 13,8 кг

L1=34 460 мм, L2=32 000 мм, L3=500 мм

Схема электрическая принципиальная насоса БЦПЭУ 0,5-40У:

Условное обозначение элементов схемы: ЭН - электронасос; С - конденсаторы; ТР - тепловое реле; Хр - вилка; Хs - розетка; КК - конденсаторная коробка. Условное обозначение цвета изоляции жил кабеля:г - голубой, ч - черный, кч - коричневый, жз - желто-зеленый (заземляющая жила).

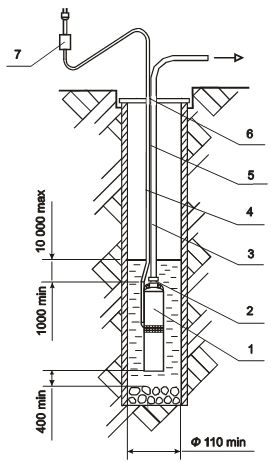

Схема установки насоса БЦПЭУ 0,5-40У в скважину:

1 - электронасос; 2 - хомут шланга; 3 - шланг; 4 - шнур сетевого питания; 5 - трос; 6 - место крепления подвески; 7 - коробка конденсаторная.
