Урок 10
Введение
Теперь совершенно очевидно, что вода требует тщательного анализа для определения необходимости и типа водоочистки, который будет оптимальным для повышения качества воды в соответствии с её предполагаемым применением.
Следующим шагом после анализа проблемы будет выбор и установка подходящего очистного оборудования. Как и на других этапах процесса водоочистки и водоподготовки, чрезвычайно важной является максимальная степень внимания. Поэтому основу данного урока в рамках курса составят эффективные методики установки очистного оборудования.
10 Рекомендуемая процедура установки
При установке оборудования для водоподготовки необходимо учитывать три чрезвычайно важных фактора:
1. Ответственным за установление оборудования (умягчителей, дозатора реагентов, фильтров) должен быть дипломированный специалист. Более того, он \ она должен (-на) знать и осознавать необходимость предельного внимания при осуществлении установки.
2. При установке оборудования для водоподготовки, он \ она должен (-на) соблюдать все местные и государственные нормы и правила надлежащим образом. Это касается соответствующих сантехнических, электрических, проектных и строительных и\или специальных норм и правил.
3. Установщик должен принимать во внимание инструкции изготовителя. Если инструкции противоречат существующим проектным и строительным нормам, безусловно, предпочтение отдаётся последним.
Примечание: Ассоциация но качеству воды рекомендует: “умягчитель должен устанавливаться только под наблюдением признанных и ответственных дипломированных специалистов, имеющих специальный опыт работы с оборудованием по водоумягчению.

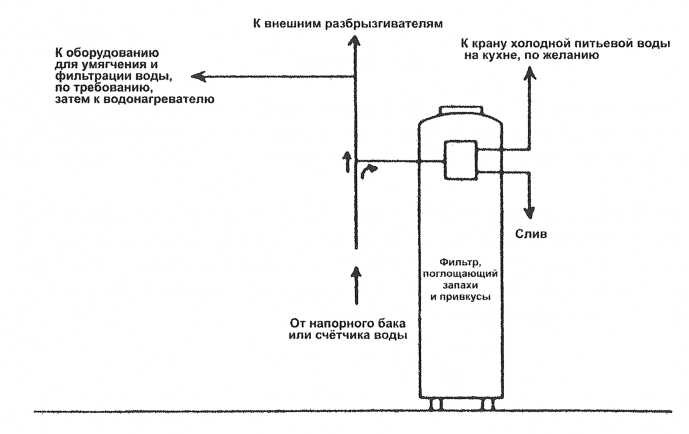

Установка фильтра, поглощающего запахи и привкусы
Все установочные работы должны проводиться в соответствии с действующими сантехническими, электрическими, проектными и строительными нормами и правилами и\или нормами и правилами
квалификации специалистов, а также согласно инструкциям и техническими условиям производителя.
В случае противоречия, преимущественное значение имеют нормы и правила.
При установке любого оборудования, одно из первых решений касается необходимости либо обрабатывать всю воду — либо только её часть.
В целом, обязательным является умягчение воды в трубах горячей и холодной воды. Схема такой установки показана на рисунке ниже.
Для нужд личной гигиены (принятие ванны, душа, мытьё головы), стирки, мытья посуды, и общих бытовых нужд необходима умягчённая вода — и холодная, и горячая. При умягчении только горячей водоподачи положительный эффект мягкой воды будет в конечном счёте сведён на нет, как только она будет смешана с холодной - или при последующем полоскании холодной водой.

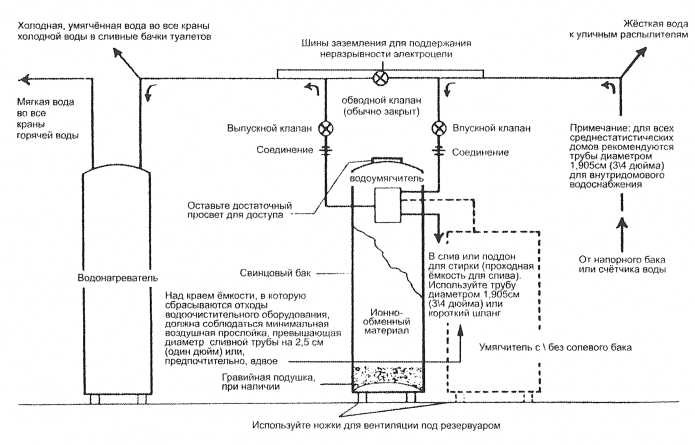

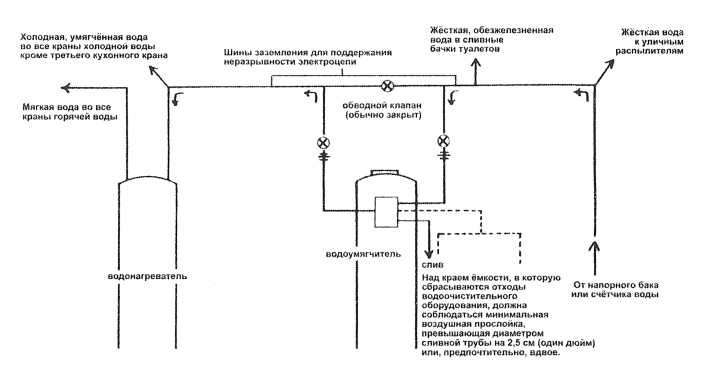

Обратите внимание на схеме ниже, что умягчитель расположен между счётчиком воды (или напорным баком) и водонагревательным котлом. Заметьте также, что рекомендованный размер для всех подводящих к умягчителю труб — 1,905см (3/4 дюйма) или шире. Если в остальной водопроводной системе используется трубопровод большего сечения, подводящие трубы должны ему соответствовать. Таким образом, не будет риска создания чрезмерного падения давления при установке умягчителя. В любом случае, местные нормы и правила должны быть соблюдены.
Схема: Установка для умягчения воды во всей внутридомовой системе водоснабжения
Для изготовления труб используются различные материалы: латунь, медь, оцинкованная сталь, железо и пластик. Наиболее часто используются трубы из меди, пластика или ПВХ. Жёсткие медные трубы являются одним из наилучших материалов для установки водоочистительного оборудования. Использование труб из мягкой (отожжённой) меди, напротив, не рекомендуется.
Гибкие пластиковые трубы более доступны и удобны в использовании. Они приобретают всё большую популярность в местах, где их установка одобрена местными сантехническими нормами и правилами. Внимание: при наличии разрешения на установку пластиковых труб, нужно настаивать на использовании материалов, одобренных сертификационной организацией, аттестован- ной Американским национальным институтом стандартов. Эта организация проводит всесторонние испытания пластиковых труб, как физические, так и токсикологические. Неиспользование принятых ГОСТом материалов может привести к неудовлетворительным результатам, которые затронут потребителя.
При использовании пластиковых труб, необходимо наличие шины заземления в месте соединения пластиковых труб с металлическим трубопроводом, во избежание прерывания существующего электрического заземления.

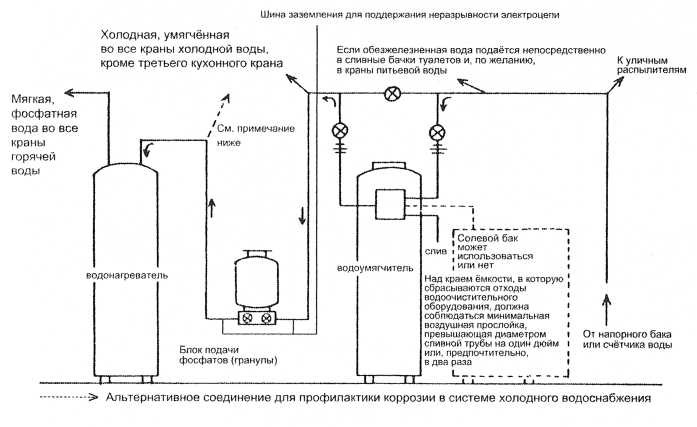

На схеме на стр. 205, холодная умягчённая вод поступает во все туалетные сливные бачки. Насколько это существенно? Для сливных бачков умягчённая
вода желательна, особенно при наличии риска появления пятен ржавчины. То же касается и риска появления известкового налёта внутри сливного механизма.
При других обстоятельствах, некоторые авторитетные источники полагают необязательным использование умягчённой воды в системах слива в туалетах. Они подчёркивают тот факт, что при наличии текущего бачка большое количество мягкой воды будет истрачено впустую.

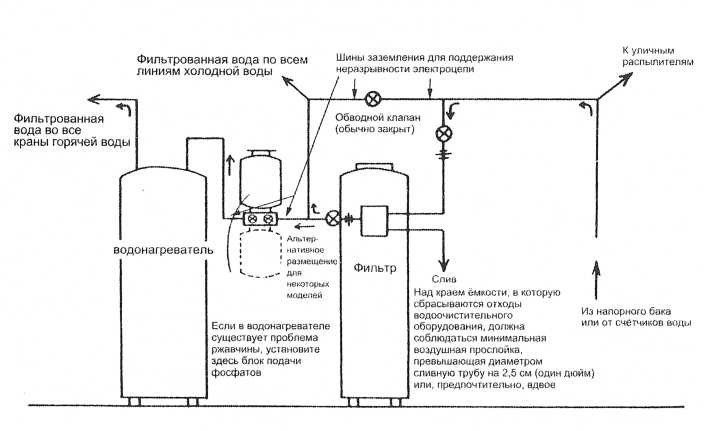

Установка для умягчения воды во всей внутридомовой системе водоснабжения, кроме туалетных сливных бачков

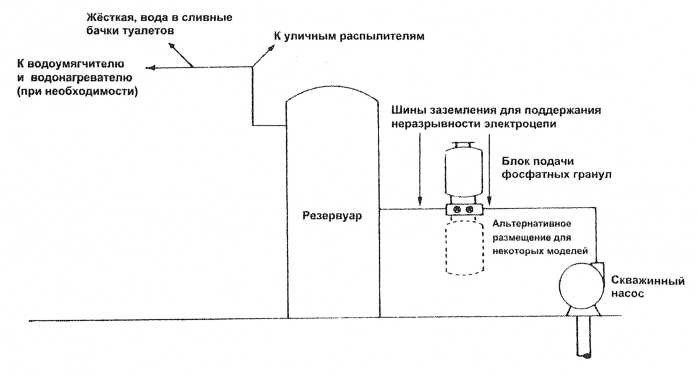

(Примечание: при использовании других типов фильтров схема расположения элементов останется прежней)
Даже если в умягчении воды для туалетов нет необходимости, иногда конструкция дома не позволяет её исключить. Например, если дом был построен на фундаменте с перекрытиями из плит, все трубы вмонтированы в бетон. При таких условиях, практически невозможно сделать байпасную (обходную) линию к туалету. На втором этаже для ванных комнат также может понадобиться проведение отдельной трубы холодной воды с нижнего этажа вверх по стене, чтобы организовать байпасную (обходную) линию к туалетам на втором этаже. В данном случае, расходы на прокладку дополнительных труб превысят все средства, которые могут быть сэкономлены при использовании жёсткой воды в туалетах. Как видим, здравый смысл всегда должен применяться при принятии решений о рациональности и практичности установки водоочистных приборов.
При установке водоумягчителей необходимо также помнить следующие принципы:
1. Установите байпасную (обходную) линию к внешним кранам для шланга. Поливать лужайки умягчённой водой будет расточительно. Также, для лужаек может быть неблагоприятна вода с высоким содержанием натрия — при его наличии в воде.
2. Если умягчитель также должен выполнять функцию обезжелезивания, при наличии железного трубопровода, нужно также позаботиться об умягчении воды, вытекающей из внешних стоков, во избежание красных и коричневых пятен ржавчины на подъездных дорожках и стенах дома. Некоторым владельцам также может быть важно иметь умягченную воду для мытья машин.
3. В свою очередь, некоторые люди предпочитают пить жёсткую воду. Для этих целей иногда используется байпас от трубы холодной воды к кранам на кухонной раковине.

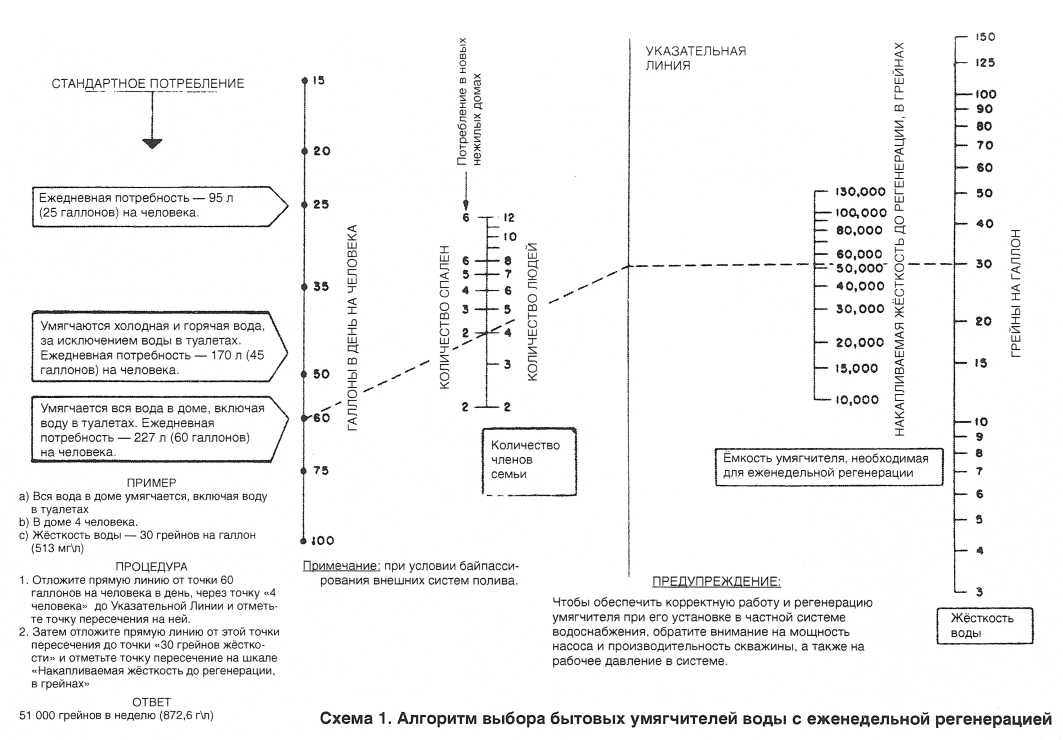

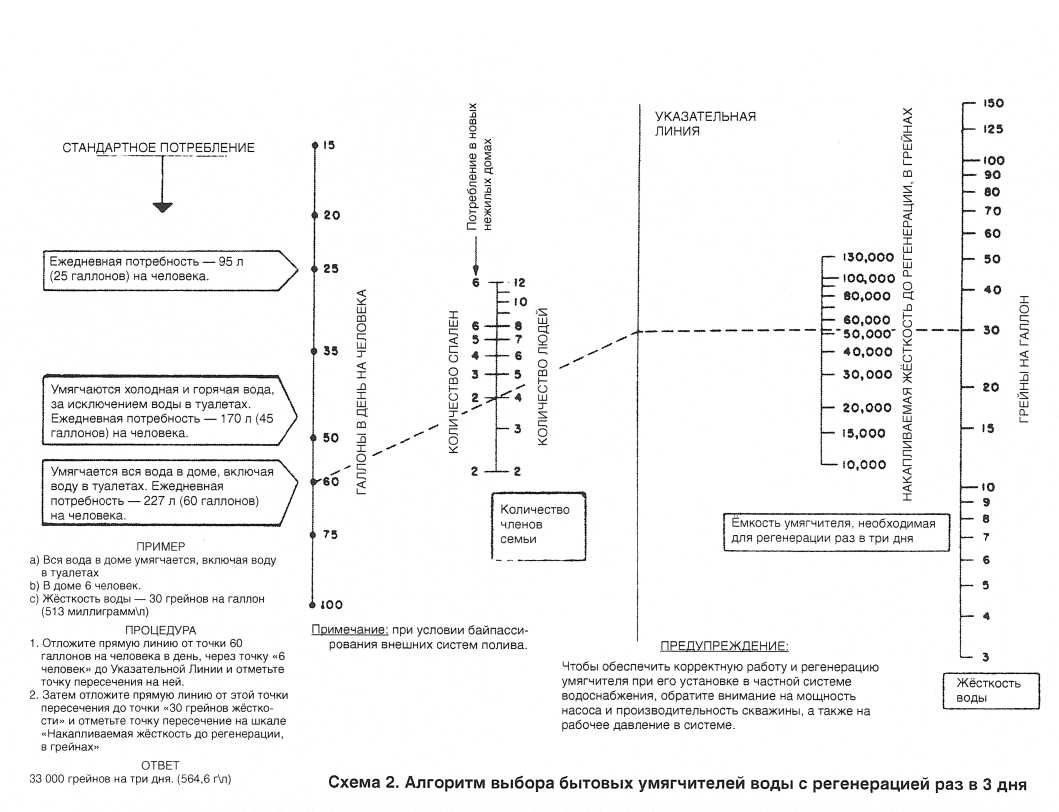

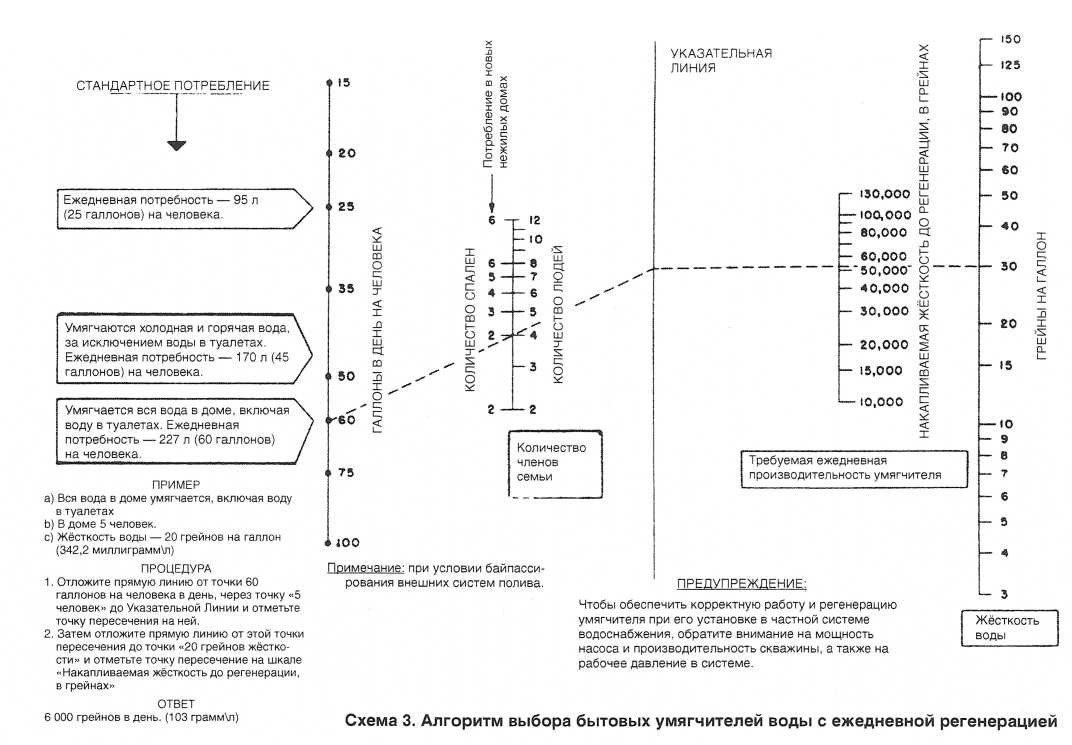

На схеме 1 представлен алгоритм выбора механических и полуавтоматических бытовых умягчителей. Алгоритмы выбора для автоматических и автоматизированных приборов показаны на схемах 2 и 3. Эти графики могут использоваться как справочный материал для корректного определения необходимых размеров приборов в зависимости от водопотребления, количества человек в семье и уровня жёсткости воды.
Размещение оборудования
Следующим шагом, после учёта и выполнения базовых сантехнических требований, будет выбор места расположения оборудования. В идеале, оборудование по водоподготовке должно размещаться таким образом, чтобы быть легко доступным и одновременно - не создавать помех и быть скрытым от чужих глаз. Наилучшим местом будет расположение рядом со счётчиком воды или водонапорным баком. Пространственные характеристики должны позволять разместить умягчитель в одном месте, а солевой бак от него (если речь идёт об автоматическом приборе) — в другом. С доступным сейчас выбором панелей и перегородок умягчители можно легко разместить в кухне или в кладовой.
При таких условиях можно рекомендовать разместить солевой бак отдельно. Однако, стоит проверить технические характеристики, например, ограничения по длине рассольного шланга. Слишком длинный шланг может нарушить процесс регенерации. В этом случае, стоит подумать об умягчителе кабинетного типа.
В основном, верным практическим правилом является следующее: размещать оборудование таким образом, чтобы подача умягчённой воды во все необходимые места пользования осуществлялась максимально просто, аккуратно,
выгодно и эффективно. При установке необходимо учитывать местоположение водонагревателя, кранов дляшлангов, основной линии водоснабжения, спускных отверстий и электрических розеток.
Установка оборудования
Как только достигнуто соглашение с владельцем дома по всем требованиям к установке оборудования, можно кратко обозначить фронт работ специалисту по установке. После установки всех необходимых байпасных (обходных) линий, установите умягчитель в намеченное место. Удостоверьтесь, что он выверен по уровню (см. схему “Установка для умягчения воды во внутридомовой системе водоснабжения”). Замерьте подводы, которые будут соединять основную линию водоснабжения с входным и выходным отверстиями умягчителя. На обеих линиях — подачи и слива воды - должны быть установлены запирающие клапаны. Также необходим обводной вентиль на основной линии водоснабжения на участке между входными и выходными трубами. Он позволит перекрыть водоподачу к умягчителю в любой момент обслуживания. Важно расположить шины заземления в месте соединения внутридомового металлического трубопровода к обоим концам водоумягчающего оборудования, во избежание прерывания существующего электрического заземления. Это особенно существенно, если в конструкцию оборудования входят пластиковые перемычки или соединения. Многие внутридомовые системы водоснабжения могут проводить токи электрического заземления, поэтому в целях безопасности и предупреждения коррозии важно не прерывать их.
Существенным аспектом установки является монтаж соответствующих водосточно-дренажных систем. Ассоциация по качеству воды рекомендует:
Отходы регенерации из стационарных умягчителей должны сбрасываться в сливную систему здания, при условии соблюдения следующих предосторожностей:
a. Сливная магистраль умягчителя не должна подводиться непосредственно к системе слива. Она должна опорожняться в жёлоб для стирки, сток в полу или в специальное правильно изолированное сливное отверстие. Размеры сливных отверстий должны как минимум в два раза превышать диаметр сливной магистрали и располагаться как минимум на 2,5 см (один дюйм) от края используемой ёмкости - для создания воздушной прослойки.
b. Не допускается установка приборов, в которых предусмотрена промывка солевого раствора по линии подачи воды,
Назначение воздушного промежутка — предупредить возможность попадания (всасывания) сточной воды из сливной трубы в установку очистки питьевой воды. Такая возможность существует при недостаточной воздушной прослойке. Предположим, в момент перезагрузки умягчителя по соседству возникнет пожар. При
пожаротушении может создаться настолько сильный отток воды, то она потечёт в обратном направлении. Если отток был достаточно мощным, некоторое количество жидкости из сливных труб может быть втянуто обратно через сливную магистраль умягчителя, и дальше по всей системе внутридомового водоснабжения и даже к наружным линиям водоснабжения. Опасность состоит в том, что вода может быть загрязнена - и в питьевую воду попадут болезнетворные вещества. Поэтому стандарты органов здравоохранения в обязательном порядке предусматривают соблюдение воздушного промежутка при оборудовании системы слива.
Сток в полу, изолированный от основного сливного потока, является идеальным местом для сброса продуктов обратной промывки и отходов регенерации. В такой конструкции, от умягчителя должна отводиться жёсткая труба, отстоящая от слива как минимум на 2,5 см (один дюйм). Сливной водоотвод или раковина для стирки также используются для сброса продуктов обратной промывки и отходов регенерации. Владелец должен быть предупреждён о необходимости каждый раз открывать пробку сливного отверстия раковины при регенерации умягчителя, независимо от времени суток. В противном случае, существует опасность затопления. Не рекомендуется использовать длинный садовый шланг вместо жёсткой трубы в качестве сливной трубы. Нельзя укорачивать сточную трубу - в противном случае придётся использовать длинный садовый шланг. Укорачивание может привести к нарушению процесса обратной промывки и регенерации. Чем больше фильтр или умягчитель, тем важнее этот момент.
При установке умягчителей в сельской местности допускается сброс отходов умягчителя в выгребные ямы достаточного размера. Высохшие колодцы также часто могут служить системой слива для водоумягчающего оборудования. В этом случае земля служит фактически фильтром. Безусловно, такие конструкции должны соответствовать местным нормам и правилам. Как только обеспечена система слива, прибор считается готовым к запуску.
Установщик должен загрузить умягчитель либо фильтр, промыть его, продезинфицировать и запустить в тестовом режиме. В большинстве случаев, регенерация нового умягчителя не требуется. Особенно важным на данном этапе установки умягчителя является момент дезинфекции. В основном, этот процесс состоит в добавлении хлора в прибор. Почему это важно?
В Указаниях по обеззараживанию и санитарной профилактике оборудования для водоочистки Ассоциации по качеству воды говорится следующее:
«Современные умягчители воды изготавливаются из антибактериальных материалов и не приведут к загрязнению водоснабжения. Однако условия отгрузки, хранения на складе и установки обуславливают необходимость дезинфекция умягчителя после установки и до ввода в эксплуатацию.
Кроме того, во время стандартной эксплуатации умягчитель может быть засорен органическим веществом, или в некоторых случаях, бактериями
из неочищенной водопроводной воды. Каждый умягчитель должен обеззараживаться после установки. Некоторые типы приборов требуют периодической дезинфекции при стандартном сроке службы, и в некоторых случаях, дезинфекция может быть необходима при каждой регенерации».
Существует несколько способов дезинфекции умягчителей, которые зависят от типа используемого дезинфектанта. Чаще всего с этой целью используются натрия гипохлорит и кальция гипохлорит.
Гипохлорит натрия (хозяйственный отбеливатель) - довольно распространенный выбор для обеззараживания нового прибора. Рекомендуемая доза для приборов с полистирольными смолами — 12 г \ см3 (1,2 жидких унций на кубический фут) смолы. Если ионообменный материал не содержит смолистых веществ, рекомендуется 0,8 г \ см3 гипохлорита (жидких унций на кубический фут) смолы для умягчителей кабинетного типа или приборов с отдельным солевым баком и конструкцией прямоточной регенерации.
(1) Начните с обратной промывки, так, чтобы вода покрыла ионообменную смолу примерно на 1 см (на полдюйма); (2) влейте туда требуемое количество гипохлорита натрия; (3) снова наполните корпус ионообменника путём обратной промывки со дна; и (4) когда корпус заполнится водой, закройте его и приступайте к обычной прямоточной регенерации. Для приборов с противоточной регенерацией, дезинфектант добавляется в солевой бак
При использовании в качестве дезинфектанта гипохлорита кальция, дозировка должна быть приблизительно 2 грамма (около 0,1 унций) на кубический фут (1 г \ см3). Гипохлорит кальция, содержащий 70 процентов доступного хлора, продаётся под такими торговыми марками как Н.Т.Н. и Perchloron. Это средства, выпускаемые и в форме таблеток, и в гранулах, можно помещать непосредственно в прибор без предварительного растворения. При прямоточной регенерации, алгоритм таков: (1) промыть прибор, (2) влить в него через верхнюю часть требуемое количество дезинфектанта, (3) снова наполнить его путём обратной промывки со дна, и (4) закрыть прибор и приступить к обычной прямоточной регенерации. Для приборов с противоточной регенерацией, дезинфектант добавляется в солевой бак.
Некоторые производители умягчителей добавляют соединения сухого хлора в соль при первичном заполнении прибора, для длительной дезинфекции умягчителя. Также существуют приборы, генерирующие хлор из хлоридов в соляном растворе в тот момент, когда раствор подаётся в солевой бак для промежуточной регенерации.
В процессе установки, рациональной практикой является первоначальный слив всех труб. Перекройте воду на счётчике или в баке. Откройте краники для стирки — и холодной, и горячей воды. Откройте все остальные краны холодной и горячей воды в доме. Также спустите воду в туалетах. Это позволит впустить воздух в трубопровод и слить воду из труб.
Одновременно рекомендуется уменьшить уровень воды в водонагревателе. Некоторые компании при установке опорожняют и чистят водонагреватель. Такая практика позволяет предоставить клиентам умягчённую горячую воду с самого начала. Если вы последуете этому примеру, не забудьте погасить основную горелку, если речь идёт о газовом котле, или повернуть выключатель на электрическом приборе. По окончании работы, помните о том, что нужно заполнить грубы медленно и полностью. Как только воздух уйдёт из трубопровода, и вода потечёт с хорошим напором из кранов, их нужно закрыть — начиная с кранов на цокольном этаже и далее следуя на первый и второй, т.к. в домах нижняя водоподача.
Факторы падения напора
До сих пор мы не рассматривали такое явление, как падение напора при установке умягчителя воды. Этот эффект нельзя обойти вниманием, если мы хотим получить удовлетворительные результаты работы. Без учёта трения жидкостей в системе водоснабжения, влияние трения может иметь серьёзные последствия. На каждый фут трубы в водопроводной системе действует определённое и измеряемое сопротивление потоку из-за трения. Каждое изменение направления потока, любая водопроводная арматура, каждое ограничение течения вне зависимости от его причины приводит к потере энергии, вырабатываемой насосом водяной системы как в частной, так и в городской системе водоснабжения. Давление воды выражается в нескольких различных единицах. Наиболее часто используются в нашей промышленности следующие единицы: футы на квадратный дюйм (psi); “напор” в футах (воды); и иногда дюймы ртутного столба.
| ТАБЛИЦА 1 Пересчётные коэффициенты
|
Пример:
Чтобы перевести “Футы воды” в “Дюймы ртутного столба”, найдите строку под названием «Футы воды» и проследите, где она пересекается с колонкой «Дюймы ртутного столба». Цифра в ячейке на месте пересечения 0,833. Умножьте её на «Общее количество футов воды».
| ТАБЛИЦА 2 Местные потери давления в фасонных частях, Эквивалент длины прямого трубопровода (в футах)
|

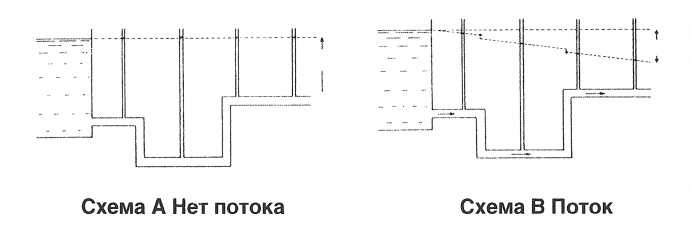

Понятие «напора» воды может быть проиллюстрировано на схемах ниже. Если бы вместо обычных датчиков давления мы установили на трубопроводе серию длинных труб (открытыми концами вверх), можно было бы увидеть, как давление воды в водопроводе выталкивает её вверх по этим трубам до тех пор, пока масса воды в каждой трубе не станет равной силе давления. Уровень воды в каждой трубе (высота или напор) пропорционален давлению в водопроводе на входе в трубу.
В ситуации, когда вода не течёт по водопроводу, её уровень в каждой трубе будет одинаковым (схема А). Однако, как только вода потечёт по трубопроводу, высота воды в каждой трубе изменится, как указано на схеме В. Это изменение высоты водного столба называется “потеря напора” или “падение давления” и оно быстро увеличивается по мере увеличения скорости потока. Обратите внимание, что диаметр труб-индикаторов не влияет на высоту водного столба. Очевидно, было бы крайне неудобно закреплять прозрачные трубки на трубопроводе в каждой точке контроля давления, особенно если учесть, что труба длиной в 0,7 м (2,31 фута) эквивалентна давлению в 1 psi (фунт на квадратный дюйм) или в 0, 0703 кг\ем2. Таким образом, давление в 1,406 кг\см2 (20 psi) эквивалентно водному столбу высотой в 14м (46, 20 футов). Кроме того, удобнее использовать меньшие значения, которые получаются при измерении в фунтах на квадратный дюйм. Тем не менее, немалый объём данных по гидравлике ещё выражается в футах напора, но их несложно перевести в другие единицы.
В лабораторных манометрах показатели давления обычно считываются при помощи ртути. Тому есть несколько причин: (1) Это первичный эталон, который нелегко разрегулировать. (2) Ртуть приблизительно в 13,5 раз тяжелее воды, поэтому её столбик укладывается в значительно более короткую трубку. Таким образом, она даёт наивысшую точность при удобной высоте столба. Коэффициенты пересчёта в различные единицы давления приведены в Таблице 1.
При планировании установки оборудования для очистки воды, рекомендуется внимательно проверить внутридомовой трубопровод. В зависимости от размера трубы, количества фиттингов и высоты подачи воды, предлагаемый умягчитель может оказаться подходящим, или наоборот, весьма недостаточным по размеру.
Падение давления в системе водоснабжения варьируется в зависимости от длины трубы, и подлежит обязательному измерению. Кроме того, местные потери давления могут быть выражены в эквиваленте длины прямого трубопровода. В Таблице 2 приведены значения для трёх стандартных размеров стального трубопровода.
В Таблице 3 приведены значения потери давления на 100-футовых участках стальной трубы (30,48 м). В Таблицах 4 и 5 — те же значения для медных труб стандартного типа, а в Таблице 6 - потери давления на 100-футовых участках пластмассовых труб (30,48 м).

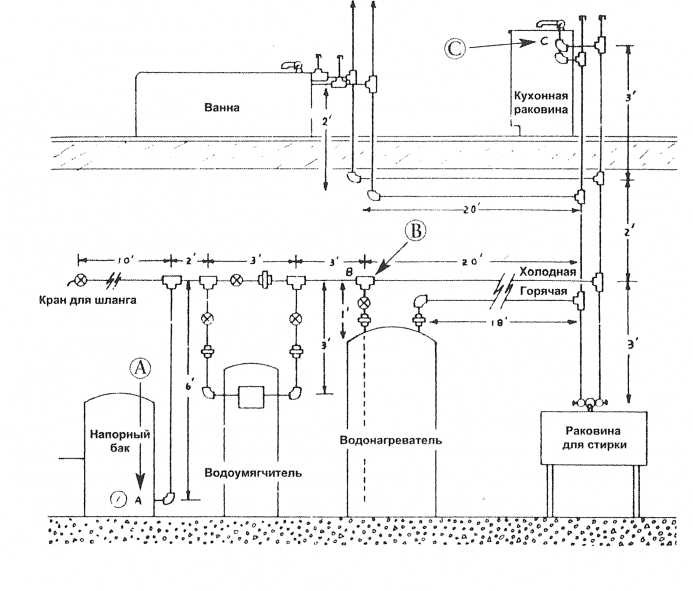

Как используются эти данные? Нижеприведенная схема представляет собой упрощённый план типичного дома, где напорный бак, водонагреватель и умягчитель расположены в цокольном помещении, вместе с оборудованием для стирки. На первом этаже дома расположены ванная комната с одной ванной и кухня.
Примем за исходную следующую информацию: напорный бак функционирует при настройках в 20—40 psi (1,406 — 2,812 кг\см2), все трубы - диаметром в 3/4 дюйма (1,9 см), предполагаемый умягчитель показывает падение напора в 6 psi (0,42 кг\см2) при 4.0 гал\мин (0,9 м3\час), а в кухонных кранах требуется поток в 4
гал\мин (0,9 м3\час), наполовину горячей, наполовину холодной воды.
На основании схемы и Таблицы 2 можно сделать следующий список :
От пункта А до пункта В поток составляет 4 гал\мин (0,9 м3\час).
| 1 Выходное отверстие бака |
X |
1,2 фута (0,366 м) |
= 1,2 фута (0,366 м) |
| 3 колена |
X |
2,1 фут (0,64м) |
= 6, 3 фута (1,92 м) |
| 3 переходных тройника |
X |
4,2 фута (1,28 м) |
= 12, 6 футов (3,84м) |
| 2 шаровых вентиля |
X |
23,1 фута (7,04 м) |
= 46,2 футов (14,1 м) |
| 2 соединения |
X |
0, 44 фута (0,134 м) |
= 0,9 футов (0,278м) |
| Фактическая длина трубопровода |
20 футов (6,1 м) |
||
| Всего |
87,2 фута (26,6 м) |
Из Таблицы 3 мы видим, что при прохождении потока объёмом 4 гал\мин (0,9 м3\час) через трубу диаметром в 3/4 дюйма (1,9 см) происходит падение давления в 3.0 psi (0,21 кг\см2) на 100 футов трубы (30,48 м). Таким образом,
3, 0 psi \ 100 футов х 87.2 фута = 2.6 psi
(0,21 кг\см2 \30,48 м х 26,6м = 0,183 кг\см2)
Также необходима подача воды на высоту шести футов от дна напорного бака до точки "В". Как следует из Таблицы 1, один фут (0,305 м) высоты равен 0,433 psi. Таким образом,
6 ft. х 0.433 = 2.6 psi

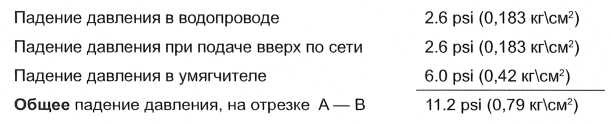

Было дано падение давления в 6.0 psi (0,42 кг\см2) при прохождении через умягчитель, при мощности потока в 4 гал\мин. (0,9 м3\час). Это также нужно учесть. Таким образом,

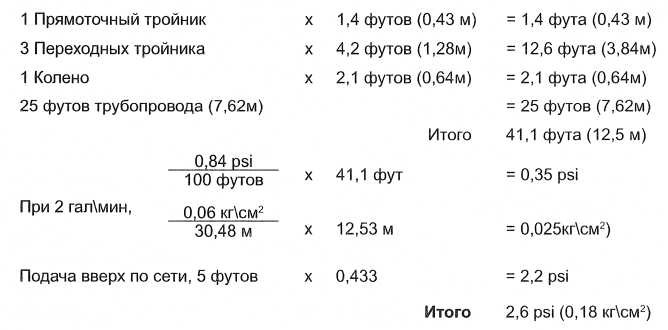

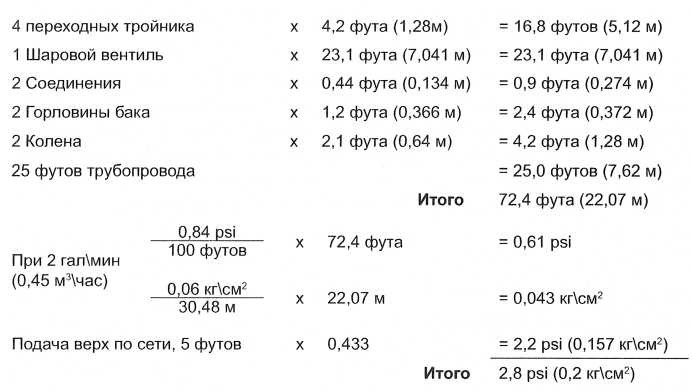

Та же процедура применяется при расчете падения давления на отрезке В - С. Однако, поскольку поток теперь раздваивается, каждый участок нужно рассчитать отдельно.
Горячая вода — из Таблиц 1, 2 и 3:
Холодная вода
В данном случае, в системе горячей водоподачи падение давления выше чем в системе холодной, и вследствие этого, при расчете общего показателя падения напора, используются данные горячей водоподачи.
Поскольку минимальное давление в напорном баке 20 psi (1,406 кг\см2), 20.0—14.0 psi = 6.0 psi (0,4218 кг\см2), т.е. в кухонном кране будет доступно давление до 6 psi (0,4218 кг\см2), при условиях, данных в этой задаче.
Примечание: Важное правило — в любом кране должно быть давление как минимум в 10 фунтов (0,703 кг\см2)для создания нормального потока воды. Хотя можно возразить, что в данном примере 6 фунтов (0,4218 кг\см2) доступны при минимальном уровне напорного бака, тем не менее такой напор может иметь место и в других кранах дома. Поэтому в данных обстоятельствах рекомендуется увеличить объём умягчителя, чтобы уменьшить падение напора.
Выводы

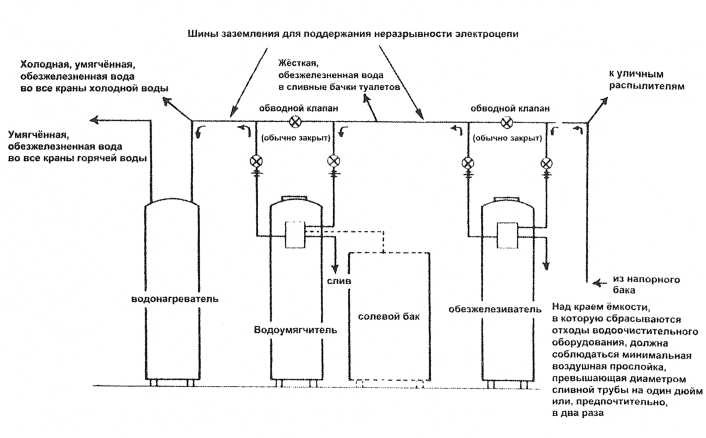

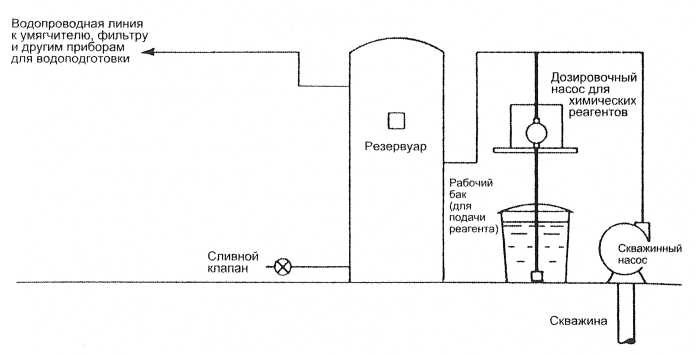

Вместо резюме в данном уроке приводится серия схем, которые показывают правильное расположение различных типов оборудования для подготовки воды. :)ти схемы не требуют пояснений и должны быть изучены.
ТАБЛИЦА З
ПОТЕРИ НА ТРЕНИЕ НА 100 ФУТОВ СТАЛЬНОЙ ТРУБЫ
С = 100
| Поток |
1/2 Дюйма |
3/4 Дюйма |
1 Дюйм |
|||
| 0,622” ВД* |
0,824” ВД |
1,049” ВД |
||||
| Г ал\мин |
Футы |
psi |
Футы |
psi |
Футы |
psi |
| 0,5 |
0,582 |
0,25 |
||||
| 1,0 |
2,10 |
0,91 |
||||
| 1,5 |
4,44 |
1,92 |
1,13 |
0,49 |
||
| 2,0 |
7,57 |
3,28 |
1,93 |
0,84 |
0,595 |
0,26 |
| 2,5 |
11,4 |
4,94 |
2,91 |
1,26 |
||
| 3,0 |
16,0 |
6,93 |
4,08 |
1,77 |
1,26 |
0,55 |
| 3,5 |
21,3 |
9,22 |
5,42 |
2,35 |
||
| 4,0 |
27,3 |
11,8 |
6,94 |
3,00 |
2,14 |
0,93 |
| 4,5 |
33,9 |
14,7 |
8,63 |
3,74 |
||
| 5,0 |
41,2 |
17,8 |
10,5 |
4,54 |
3,24 |
1,40 |
| 6,0 |
57,8 |
25,0 |
14,7 |
6,36 |
4,54 |
1,97 |
| 7,0 |
76,8 |
33,3 |
19,6 |
8,48 |
||
| 8,0 |
98,3 |
42,6 |
25,0 |
10,8 |
7,73 |
3,35 |
| 9,0 |
122 |
52,8 |
31,1 |
13,5 |
||
| 10,0 |
149 |
64,5 |
37,8 |
16,4 |
11,7 |
5,06 |
| 11,0 |
45,1 |
19,5 |
||||
| 12,0 |
53,0 |
22,9 |
16,4 |
7,10 |
||
| 13,0 |
61,5 |
26,6 |
||||
| 14,0 |
70,5 |
30,5 |
21,8 |
9,44 |
||
| 16,0 |
90,2 |
39,2 |
27,9 |
12,1 |
||
| 18,0 |
112 |
48,5 |
34,7 |
15,0 |
||
| 20,0 |
136 |
58,9 |
42,1 |
18,2 |
*Внутренний диаметр
ТАБЛИЦА 4
ПОТЕРИ НА ТРЕНИЕ НА 100 ФУТОВ ЖЁСТКОЙ Г-ОБРАЗНОЙ
МЕДНОЙ ТРУБЫ
С = 130
| Поток |
1/2” |
5/8” |
3/4” |
1” |
||||
| 0,545” ВД* |
0,652” ВД |
0,745” ВД |
1,025” ВД |
|||||
| Гал\мин |
Футы |
psi |
Футы |
psi |
Футы |
psi |
Футы |
psi |
| 0,5 |
0,681 |
0,29 |
0,256 |
0,11 |
||||
| 1,0 |
2,46 |
1,06 |
0,925 |
0,40 |
0,416 |
0,18 |
||
| 1,5 |
5,26 |
2,28 |
1,96 |
0,85 |
||||
| 2,0 |
8,89 |
3,85 |
3,34 |
1,45 |
1,50 |
0,65 |
0,411 |
0,18 |
| 2,5 |
13,4 |
5,80 |
5,03 |
2,18 |
||||
| 3,0 |
18,8 |
8,14 |
7,09 |
3,07 |
3,18 |
1,38 |
0,871 |
0,38 |
| 3,5 |
25,1 |
10,9 |
9,45 |
4,09 |
||||
| 4,0 |
32,0 |
13,8 |
12,0 |
5,20 |
5,40 |
2,34 |
1,48 |
0,64 |
| 4,5 |
39,6 |
17,1 |
14,9 |
6,45 |
||||
| 5,0 |
48,2 |
20,9 |
18,2 |
7,88 |
8,15 |
3,53 |
2,23 |
0,97 |
| 6,0 |
67,7 |
29,3 |
25,5 |
11,0 |
11,5 |
4,98 |
3,13 |
1,36 |
| 7,0 |
89,8 |
38,9 |
33,8 |
14,6 |
15,2 |
6,58 |
4,15 |
1,80 |
| 8,0 |
116 |
50,2 |
43,5 |
18,8 |
19,5 |
8,44 |
5,35 |
2,32 |
| 9,0 |
143 |
61,9 |
53,9 |
23,3 |
24,2 |
10,5 |
6,63 |
2,87 |
| 10,0 |
174 |
75,3 |
65,6 |
28,4 |
29,4 |
12,7 |
8,08 |
3,50 |
| 11,0 |
78,1 |
33,8 |
35,1 |
15,2 |
||||
| 12,0 |
91,7 |
39,7 |
41,2 |
17,8 |
11,3 |
4,89 |
||
| 13,0 |
107 |
46,3 |
47,9 |
20,7 |
||||
| 14,0 |
54,9 |
23,8 |
15,0 |
6,49 |
||||
| 16,0 |
70,3 |
30,5 |
19,2 |
8,31 |
||||
| 18,0 |
87,5 |
37,9 |
23,9 |
10,3 |
||||
| 20,0 |
29,0 |
12,6 |
*Внутренний диаметр
ТАБЛИЦА 5
ПОТЕРИ НА ТРЕНИЕ НА 100 ФУТОВ ЖЁСТКОЙ МЕДНОЙ ТРУБЫ ТИПА К
С = 130
| Поток |
1/2” |
5/8” |
3/4” |
1” |
||||
| 0,527” ВД* |
0,652” ВД |
0,745” ВД |
0,995” ВД |
|||||
| Гал\мин |
Футы |
psi |
Футы |
psi |
Футы |
psi |
Футы |
psi |
| 0,5 |
0,804 |
0,35 |
0,285 |
0,12 |
||||
| 1,0 |
2,90 |
1,26 |
1,03 |
0,45 |
0,535 |
0,23 |
||
| 1,5 |
6,20 |
2,68 |
2,18 |
0,94 |
||||
| 2,0 |
10,5 |
4,54 |
3,72 |
1,61 |
1,93 |
0,84 |
0,475 |
0,21 |
| 2,5 |
15,8 |
6,84 |
5,61 |
2,43 |
||||
| 3,0 |
22,2 |
9,61 |
7,88 |
3,41 |
4,09 |
1,77 |
1,01 |
0,44 |
| 3,5 |
29,5 |
12,8 |
10,5 |
4,54 |
||||
| 4,0 |
37,7 |
16,3 |
13,4 |
5,80 |
6,95 |
3,02 |
1,71 |
0,74 |
| 4,5 |
46,8 |
20,3 |
16,6 |
7,18 |
||||
| 5,0 |
56,9 |
24,6 |
20,2 |
8,74 |
10,5 |
4,54 |
2,58 |
1,12 |
| 6,0 |
79,7 |
34,5 |
28,3 |
12,2 |
14,7 |
6,36 |
3,62 |
1,57 |
| 7,0 |
106 |
45,9 |
37,6 |
16,3 |
19,6 |
8,48 |
4,80 |
2,08 |
| 3,0 |
136 |
58,9 |
48,2 |
20,9 |
25,2 |
10,9 |
6,18 |
2,68 |
| 9,0 |
169 |
73,2 |
60,0 |
26,0 |
31,2 |
13,5 |
7,65 |
3,32 |
| 10,0 |
205 |
88,7 |
73,1 |
31,7 |
37,9 |
16,4 |
9,34 |
4,04 |
| 11,0 |
87,0 |
37,7 |
45,1 |
19,5 |
||||
| 12,0 |
102 |
44,2 |
53,1 |
23,0 |
13,0 |
5,63 |
||
| 13,0 |
119 |
51,5 |
61,5 |
26,6 |
||||
| 14,0 |
70,6 |
30,6 |
17,4 |
7,53 |
||||
| 16,0 |
90,5 |
39,2 |
22,2 |
9,61 |
||||
| 18,0 |
112,3 |
43,6 |
27,6 |
11,9 |
||||
| 20,0 |
33,5 |
14,5 |
*Внутренний диаметр
ТАБЛИЦА 6
ПЛАСТМАССА — *С = 140 ПАДЕНИЕ ДАВЛЕНИЯ В PSI НА 100 ФУТОВ
| Номинальный размер |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
| Фактический ВД |
0,622” |
0,824” |
1,049” |
1,380” |
1,61” |
| Поток гал\мин США |
|||||
| 1,0 |
0,49 |
||||
| 2,0 |
1,77 |
0,45 |
0,14 |
— |
— |
| 3,0 |
3,74 |
0,96 |
0,29 |
— |
— |
| 4,0 |
6,41 |
1,62 |
0,50 |
0,13 |
0,062 |
| 5,0 |
9,61 |
2,45 |
0,76 |
— |
— |
| 6,0 |
13,5 |
3,44 |
1,06 |
0,28 |
0,13 |
| 7,0 |
18,0 |
4,59 |
— |
— |
— |
| 8,0 |
22,9 |
5,84 |
1,80 |
0,48 |
0,23 |
| 9,0 |
28,6 |
7,27 |
— |
— |
— |
| 10,0 |
34,8 |
8,83 |
2,74 |
0,72 |
0,34 |
| 12,0 |
— |
12,4 |
3,83 |
1,01 |
0,48 |
| 14,0 |
— |
16,5 |
5,11 |
1,34 |
0,63 |
| 16,0 |
— |
21,0 |
6,54 |
1,71 |
0,81 |
| 18,0 |
— |
26,2 |
8,10 |
2,13 |
1,01 |
| 20,0 |
— |
31,8 |
9,87 |
2,60 |
1,23 |
| 25,0 |
— |
3,92 |
1,84 |
||
| 30,0 |
20,8 |
5,50 |
2,60 |
||
| 35,0 |
27,8 |
7,32 |
3,44 |
||
| 40,0 |
35,5 |
9,35 |
4,42 |
||
| — |
— |
6,67 |
__________
*С = константа, обозначающая жёсткость поверхности. Чем выше числовое значение С, тем более гладкой является внутренняя поверхность трубы. Для новых, чистых, хороших пластмассовых труб значение 140 является нормальной гладкостью внутренней поверхности трубы.
Рекомендуемая схема установки для водоумягчителя
и обезжелезивателя
Схема блока подачи фосфата для подготовки внутридомовой системы водоснабжения перед противокоррозионной водоподготовкой и регулированием концентрации железа
(малые объёмы)
Схема
водоумягчителя и блока подачи фосфатов
для предупреждения ржавления горячей воды
или противокоррозионной водоподготовки
в системе горячей водоподачи
Установка дозировочного насоса для химических реагентов
Схема
расположения фильтров, очищающих воду от железа,
песка или осадка: умягчитель не требуется
